鋼球沖擊試驗裝置是一種用于測試材料或產品抗沖擊性能的設備，以下將從其結構組成、工作原理、應用領域等維度展開介紹：

結構組成

? 支撐與高度調節系統：通常由可調節高度的支架構成，如電動升降或手動升降的立柱，能精準調節鋼球下落高度，有的還配備數顯表和高精度鋼尺來顯示高度。

? 鋼球及釋放機構：包括不同規格質量和直徑的鋼球，以及電磁鐵、機械夾具等釋放機構，可精準控制鋼球釋放。

? 試驗平臺與夾具：用于放置待測產品，部分裝置配有萬能夾具，能固定不同形狀和尺寸的試樣。

? 防護與安全系統：如設備四周的防護箱、防護網，防止鋼球跌落后沖出，控制部分與試驗箱分離，降低噪音影響。

? 數據記錄與分析系統：可實時記錄沖擊能量、試樣破損程度等數據，并進行分析。

工作原理

依據自由落體運動原理，將鋼球從設定高度釋放，使其自由落下沖擊待測產品，模擬產品在實際使用中可能遭受的沖擊狀態，通過觀察和分析產品在沖擊后的外觀、性能變化，評估其抗沖擊性能。

應用領域

? 塑料行業：測試塑料薄膜、板材等的抗沖擊性能，為產品質量和應用提供參考。

? 建材行業：檢測玻璃、陶瓷、石材等建材產品的抗沖擊強度，保障其在建筑中的安全性。

? 電子行業：評估電子產品外殼、屏幕等部件的抗沖擊能力，確保產品在日常使用和運輸中不易損壞。

? 汽車行業：用于測試汽車玻璃、車身材料、內飾件等的抗沖擊性能，提升車輛的安全性能。

? 包裝行業：測試食品、藥品、電子產品等包裝材料的抗沖擊性能，保護產品在運輸和存儲過程中不受損壞。

相關標準

常見的有GB4943.1-2022《信息技術設備 安全 第1部分：通用要求》、GB7000.1-2015《燈具 第1部分：一般要求與試驗》、GB8898-2011《音頻、視頻及類似電子設備 安全要求》等，不同行業和產品需依據相應標準進行試驗。

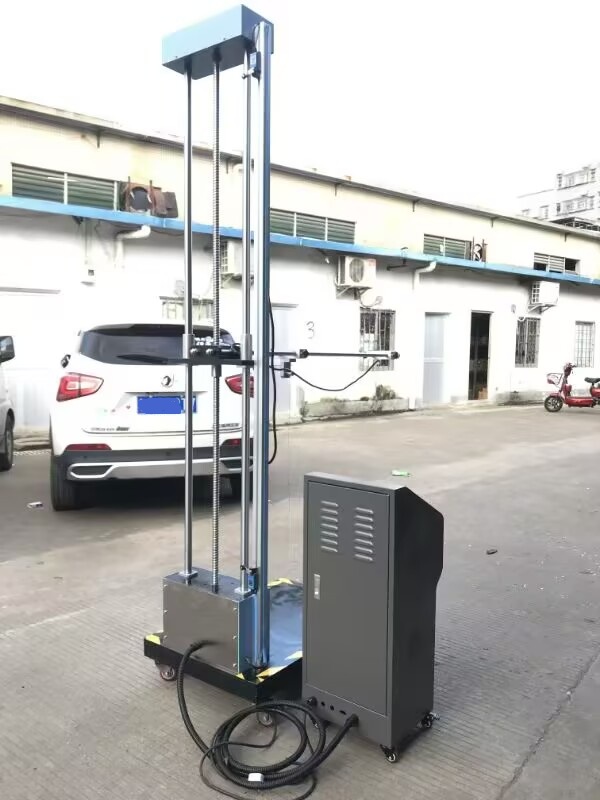

鋼球沖擊試驗裝置

一、 產品概述

本裝置是依據GB 9706.1-2020 醫用電氣設備 第1部分：基本安全和基本性能的通用要求，GB 4943.1-2022音視頻、信息技術和通信技術設備 第1部分安全要，GB7000.1、IEC60598.1及IEC60950.1等標準要求設計制造的專用檢測儀器，適用于對設備外殼進行防跌落沖擊性能試驗，設備可進行垂直跌落沖擊及擺動水平?jīng)_擊兩種形式，具有測量準確、布局合理、操作方便等優點，是實驗室機構及各大廠家檢測用理想儀器。

二、技術參數

1、沖擊鋼球：

橫球Φ50mm帶環，500±25g ，Φ50.5mm帶環，535±25g ，擺動長度1.3米；

豎球Φ50mm帶環，500±25g ，Φ50.5mm帶環，535±25g ，擺動長度1.4米；

2、跌落高度：0.5-1.5m可調

3、升降方式：電動

4、 夾持釋放方式：電控

5、 依據標準參考圖

三、使用步驟

1、 試驗準備：

1.1、 將試樣按正常位置固定好，保證支撐面為剛性支撐面，首選地面及墻面做支撐面。

1.2、 將設備接通220V電源，根據試樣選擇跌落方式：垂直跌落或擺動沖擊。

垂直跌落沖擊試驗時，即為豎球跌落，如下圖，選擇豎球，將鋼絲繩一端掛住掛鉤，鋼球垂直狀態剛剛接觸試驗水平表面，然后對照刻度下降100mm，則跌落高度為1300mm，然后將鋼球放置在垂直釋放電磁鐵卡位。固定輪上剎車裝置，防止裝置移動。
