GB2099.1插座保護門試驗探針的使用方法

符合標準：VDE0620、GB2099.1-2008圖9及圖10、IEC884-1.2002圖9及圖10要求

用途：20N推力探針主要用于檢驗保護門內的帶電部件是否被觸及，1N推力探針主要用于檢驗保護門內的帶電部件及有加強保護插座的帶電部件是否被觸及，檢驗插座結構的防觸電性能。

試樣范圍：插座

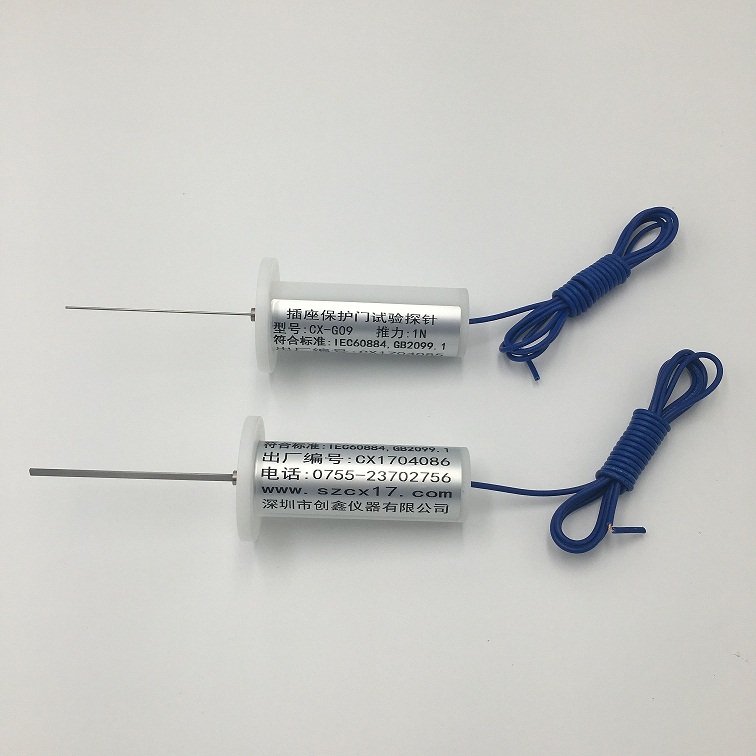

結構及功能：尼龍手柄+探針

技術參數:

1、20N推力試驗探針GX-1102-1：

探針部分3×1×80mm，端部倒圓R0.2±0.05，20N推力;

2、1N推力試驗探針GX-1102-2：

探針部分Φ1×80mm，端部倒圓R0.05，1N推力。

使用方法

l  先用20N插座保護門試驗探針依次三個方向施加在保護門的最不利的位置，同一位置三個方向施加20N的力約5秒鐘，探針金屬部分不能觸及帶插座電部件。

注意：操作期間不能旋轉探針，當探針從一個方向變動到另一個方向時，不施加力，但不能拔出探針。

l  然后用1N插座保護門試驗探針以三個方向施加1N的力。每個方向約5秒鐘，探針金屬部分不能觸及帶插座電部件。

注意：本次試驗需獨立碰觸，每一次碰觸后都要拔出探針。
