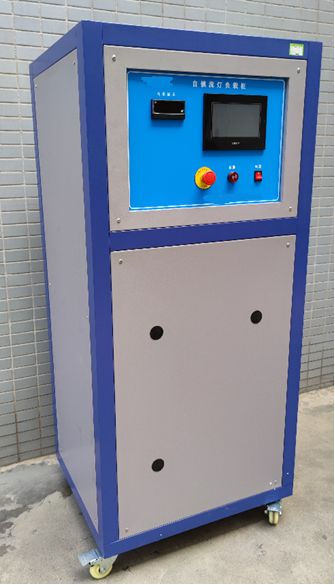

自鎮流燈開關負載柜
| 符合標準及條款 | |
|
GB16915.1-2014<家用和類似用途固定式電器裝置的開關 第1部分:通用要求>第19.3條款
IEC60669-1:2007 |
- 上一條：
- 溫升試驗儀
- 下一條：
- 3工位電源負載柜
產品說明
| 符合標準及條款 | |
|
GB16915.1-2014<家用和類似用途固定式電器裝置的開關 第1部分:通用要求>第19.3條款
IEC60669-1:2007 |
|
| 試樣范圍,用途,原理,結構及使用環境 | |
| 試樣及限制 | 控制自鎮流燈的開關 |
| 試驗用途 | 用于測試控制自鎮流燈開關負載通斷能力 |
| 測試原理 | 用于控制自鎮流燈的開關,應經受得住當控制LED電路時出現的電應力和熱應力而不會過度損壞或造成其它有害影響.目的是考核開關是否出現持續閃弧,觸頭是否熔焊,以及有無出現觸頭長期閉合或斷開現象,檢驗其有無過度磨損和其它有害后果 |
| 設備結構及特點 |
負載柜采用整體式鋼結構框架,豐田白封板.正面上方為操作控制面板.上有控制電源開關,產品測試電壓及功率顯示儀表,報警器及觸摸屏等,內有電阻器及電容器負載組合,交流接觸器,繼電器.箱體下方有接線柱,通過導線與試驗機內的產品聯接,在檢測過程中輸出電流及提供負載.設備主要有如下特點: 1,本負載裝置出廠前已經預置好標準要求的負載條件.只要測試電壓調節到250V~, 操作人員按下與待測開關額定電流相同的開關按鈕,其額定功率,沖擊波形,Ipeak和I2t就符合標準相應要求. 2,使用方便直觀,數顯輸入電壓和輸出功率,指針式電流表可以觀察到電流沖擊. 3,工位數3個,可以同時進行3個開關的測試. 4,帶計量模式和計量專用端口,內置90度合閘板,方便測量輸出波形,Ipeak電流值和I2t能量值,完全滿足標準對設備計量要求. 5,本設備內部配備調壓裝置,無需再外接調壓器即能達到開關測試所要求的250V～的電壓. 設備外形尺寸:約:800×800×1800(mm)W×D×H,設備重量:200kg |
| 使用環境 |
電源: AC220±5%/50Hz,10KVA 使用場所:大氣壓力80～106kpa；環境溫度5～40°C；相對濕度(20～80)%RH；無劇烈搖動,振動,無電磁干擾,無塵埃,無爆炸性及腐蝕性氣體,散熱良好 |
| 性能指標 | |
| 工位 | 3工位,獨立輸出 |
| 電氣控制方式 | 觸摸屏+按鍵控制,儀表顯示 |
| 數顯電壓值 | 量程0～300V,精度0.5級 |
| 數顯功率值 | 量程0～9KW,精度0.5級 |
| 輸出電壓 | 0-280V可調,確保測試電壓250V~ |
| 預設開關額定電壓 | 每路250V~,額定電流10A,13A,16A,20A四檔可選 |
| 工作參數設定 | 所有參數均按照250V~時設定,包括W,Ipeak,I2t以及沖擊電流波形 |
| 計量功能 | 每套設備提供一個合閘控制裝置(觸摸屏選擇“計量”功能),此時每次都是在90度位角導通,該功能可用于設備初始調校和計量檢定.(計量方法為外接示波器導出電流波形,然后用計算方法得出I2t值,示波器自配) |
| 保護功能 | 具有長斷/長通,保護時間1～99S可預置,保護時停機報警 |
