GB4706.1標準家用電器對觸及帶電部件的防護試具

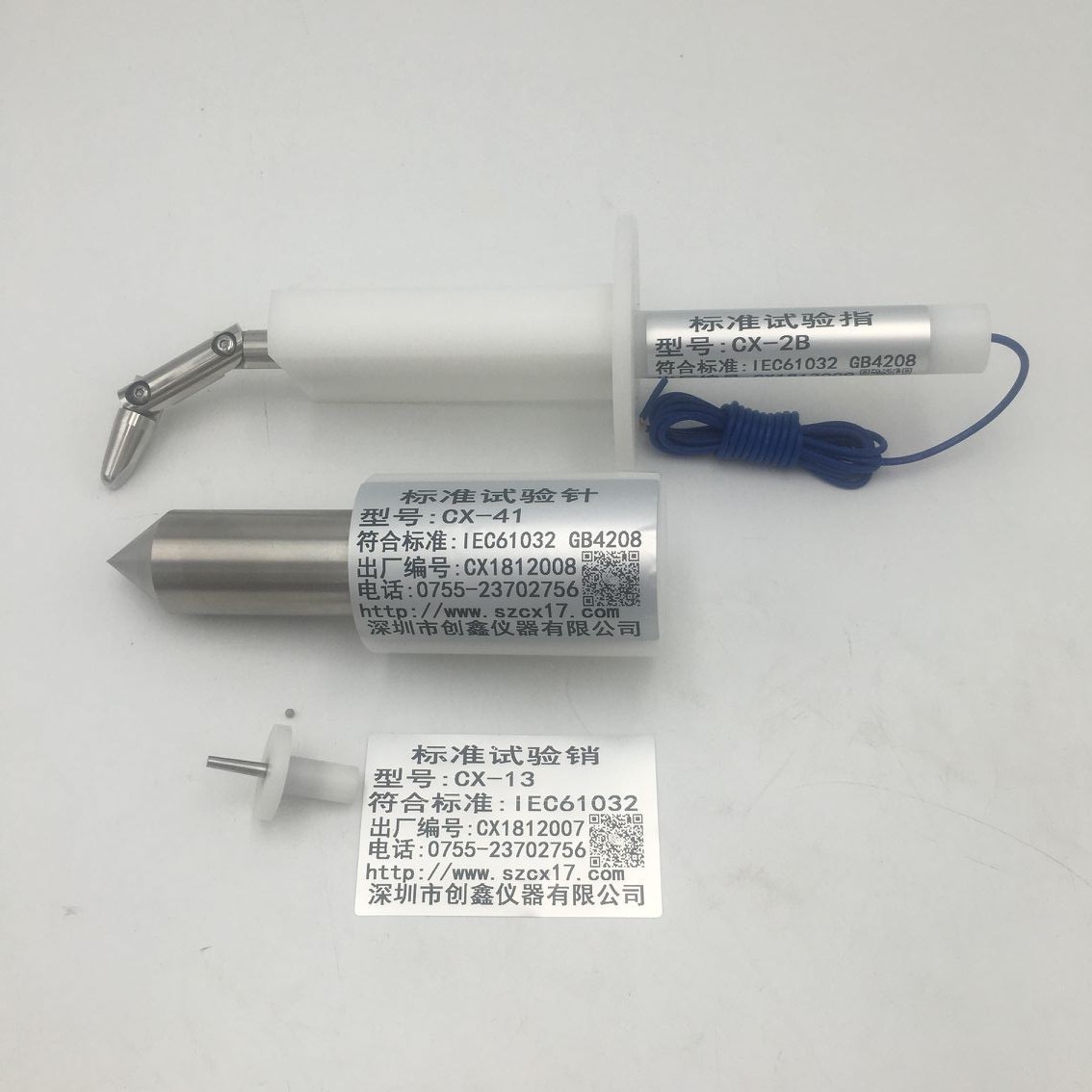

根據GB4706.1標準,家用電器對觸及帶電部件的防護試具主要有標準試驗指、試驗針和試驗銷等,具體如下:
? B類試驗彎指(標準試驗指):彎指直徑12mm,長度80mm(三節總長度),擋板直徑50mm,擋板長度100mm。用于防止手指觸及或防觸電檢驗,符合IEC61032圖2試具B等相關標準要求。試驗時,用不明顯的力將其施加于器具,探棒不能碰觸到帶電部件。
? 試驗針(41號試驗探棒):探棒直徑30mm,長度80mm,手柄直徑50mm,手柄長度80mm。對于I類器具以外的其他器具,用該試具以不明顯的力施加于一次開關動作而全斷開的可見的灼熱電熱元件的帶電部位上,試驗探棒應不能觸及這些帶電部位。
? 試驗銷(13號試驗探棒):探棒直徑頭部3mm、尾部4mm,長度15mm,擋板直徑25mm,擋板厚度4mm。可用于穿過0類器具、II類器具或I類結構上的各個開口(燈頭和插座中的帶電部位開口除外),試驗探棒應不能觸及帶電部位。
