GB 1002-2024新國標單相插頭插座量規哪些變化
GB 1002-2024標準(以下簡稱“新版標準”)于2024年7月24日發布,并將于2025年8月1日實施。其中,關于單相插頭的帶電插銷是否強制要求施加絕緣護套,新版標準是怎么規定的?
法規背景:
-
GB 1002的歷次版本情況:
-
GB 1002-1967
-
GB 1002-1980
-
GB 1002-1996
-
GB 1002-2008(2017年國標委發布公告將其轉為推薦性國家標準)
-
GB/T 1002-2021
-
GB 1002-2024(第五次修訂,并轉回為強制性國家標準)
因為GB/T 1002-2021標準(以下簡稱“現行標準”)規定插頭的帶電插銷可帶有絕緣護套,并非強制施加,目前也僅有很少一部分產品施加了絕緣護套,再加上增加絕緣護套涉及到產品結構的改動,所以企業普遍關心新版標準對絕緣護套的具體要求,以便提前做產品設計并及時切換產品。
新版標準要求:
新版標準第4.2.2條款-插銷的絕緣護套,對施加護套的具體要求做出了詳細的規定,主要有以下幾個方面:
-
4.2.2.1 插頭的帶電插銷應帶有絕緣護套。從這個條款可以看出,施加絕緣護套是強制性要求了,不再由企業自己選擇。
-
4.2.2.2 & 4.2.2.3對絕緣護套高度,以及去除絕緣護套后插銷本體的寬度和厚度做了具體規定(見如下示意圖),要求相比現行標準更加詳細。
-
舉例說明,對于圖1的插頭(平行兩插),G值為(7-7.5)mm,對于額定電流值≤10A的插頭,t值應不小于1.0mm,w值應不小于5.2mm。
-
4.2.2.4對絕緣護套的顏色做出了規定,具體如下:
-
對不可拆線插頭或可拆線插頭、符合GB/T 2099.3的轉換器,絕緣護套的顏色應為黑色、白色或灰色。
-
對直插式設備的插頭,絕緣護套的顏色可由制造商選擇,但不應是黃色、綠色、或黃綠組合。
-
4.2.2.5規定,帶絕緣護套的插頭的帶電插銷應進行彎折試驗,試驗的目的是為了模擬當插頭被踩踏后,彎曲的插銷被拉直后可能發生的損壞,試驗方法見如下示意圖,進行20個完整的循環,試驗后,插銷不應斷裂。
結論:根據新版標準的要求,對于單相插頭(包括直插式設備)執行新版標準后其帶電插銷均應施加絕緣護套,且護套也應能通過相應量規的檢查。而且新版標準對絕緣護套的技術要求更加詳盡,也增加了相關的安規測試內容。
過渡期規定:
那么,什么時候開始強制執行此要求呢?標準的第6章給出了實施過渡期的規定:
其中第6.2條規定,對于插頭的帶電插銷應帶有絕緣護套(4.2.2)的要求,自本文件實施之日第25個月開始實施,即2027年8月1日。

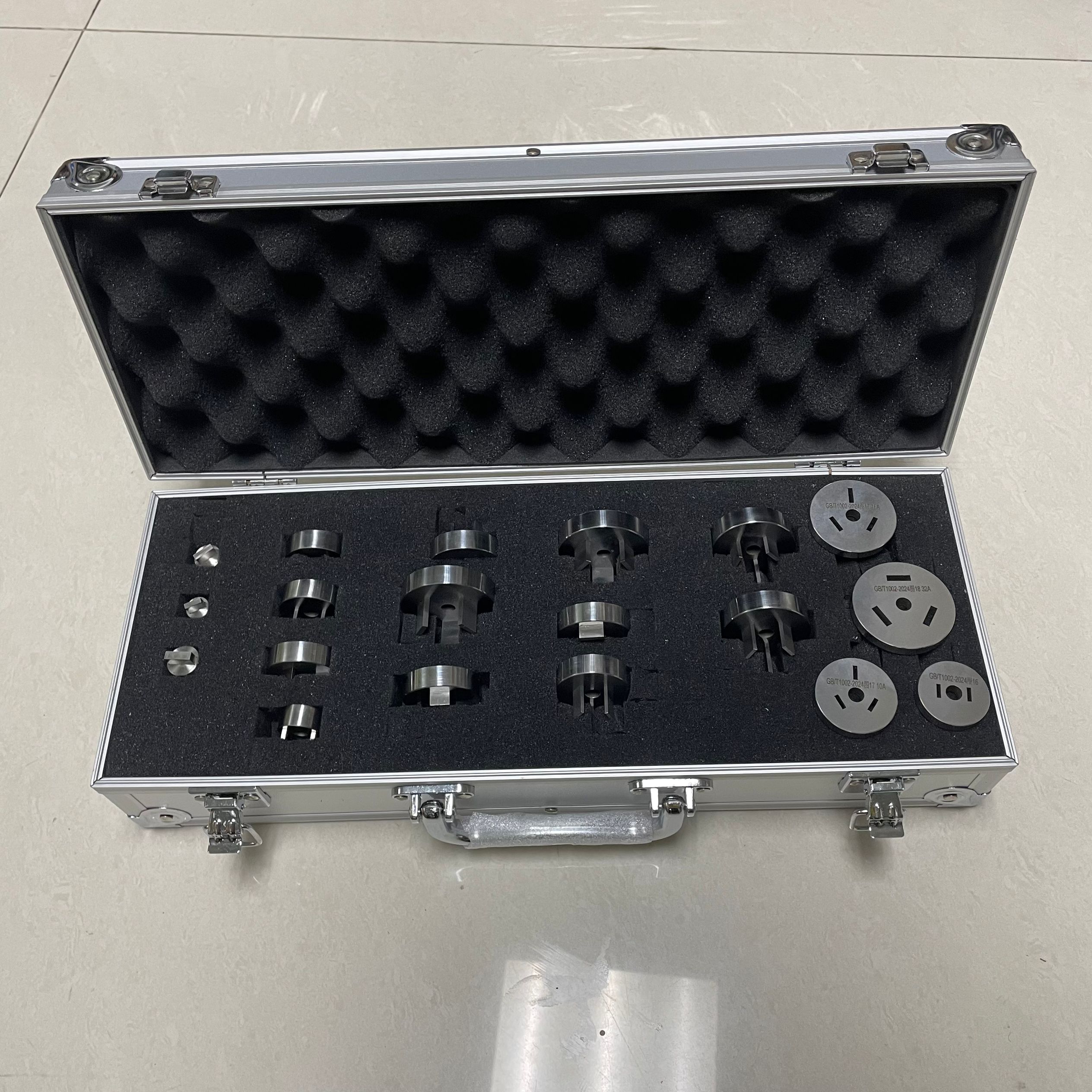

GB 1002-2024新國標單相插頭插座量規實物照片
GB/T 1002-2024標準插頭插座量規
產品概述:
本量規符合GB/T 1002-2024標準圖12~圖25規定參數尺寸,用于家用和類似用途單相插頭插座尺寸測量、驗證;
數量:1套共計19件,清單如下表
序號 |
圖號 |
量規描述 |
數量 |
19件 |
1 |
圖12 |
單相兩極插座不接觸規 |
1件 |
插頭量規 |
2 |
圖13 |
10A單相兩極帶接地插座不接觸規 |
1件 |
插頭量規 |
3 |
圖13 |
16A 單相兩極帶接地插座不接觸規 |
1件 |
插頭量規 |
4 |
圖14 |
32A 單相兩極帶接地插座不接觸規 |
1件 |
插座量規 |
5 |
圖16 |
10A單相兩極插頭量規 |
1件 |
插座量規 |
6 |
圖17 |
10A單相兩極帶接地插頭量規 |
1件 |
插座量規 |
7 |
圖17 |
16A 單相兩極帶接地插頭量規 |
1件 |
插座量規 |
8 |
圖18 |
32A 單相兩極帶接地插頭量規 |
1件 |
插座量規 |
9 |
圖19 |
單相兩極插座通規 |
1件 |
插座量規 |
10 |
圖20 |
10A單相兩極帶接地插座通規 |
1件 |
插座量規 |
11 |
圖20 |
16A 單相兩極帶接地插座通規 |
1件 |
插座量規 |
12 |
圖21 |
32A 單相兩極帶接地插座通規 |
1件 |
插座量規 |
13 |
圖22 |
10A單相插座單插銷孔止規 |
1件 |
插座量規 |
14 |
圖22 |
16A單相插座單插銷孔止規 |
1件 |
插座量規 |
15 |
圖22 |
32A單相插座單插銷孔止規 |
1件 |
插座量規 |
16 |
圖23 |
單相兩極插座接觸規 |
1件 |
插座量規 |
17 |
圖24 |
10A單相兩極帶接地插座接觸規 |
1件 |
插座量規 |
18 |
圖24 |
16A 單相兩極帶接地插座接觸規 |
1件 |
插座量規 |
19 |
圖25 |
32A 單相兩極帶接地插座接觸規 |
1件 |
插座量規 |
