GB/T 2423.55-2023 第2部分:試驗方法環境試驗試驗 Eh:錘擊試驗
7 試驗Ehc:垂直落錘
7.1 試驗裝置
錘由一個基本的撞擊元件組成,跌落高度可從表2選取,由靜止?fàn)顟B(tài)垂直地下落到樣品的水平表面。撞擊元件的特性應符合表1規定。撞擊元件的下落應沿著可忽略約束的某導軌進行,例如三或四根圍桿。導軌不應與樣品接觸,并應保持錘體自由下落。為了減少摩擦,撞擊元件的長度!不應小于直徑D,在撞擊元件與導軌間應留有較小的間隙(如1mm)。
7.2 跌落高度
表2給出了跌落高度,等效質量等于撞擊元件的實際質量。

GB2423.55垂直落錘試驗裝置

一、    產品介紹
垂直落錘試驗裝置是根據IEC60068-2-75（GB/T2423.55）標準要求設計制造，用于對家電產品及其附件或電子電工產品或附件進行抗撞擊能力試驗。
錘由一個基本的撞擊元件組成，跌落高度可以從標準表2選取，由靜止?fàn)顟B(tài)垂直地下落到樣品的水平表面。撞擊元件的特性應符合標準表1規定。撞擊元件可由一根可忽略約束的管子引導。引導管不應與樣品接觸， 并能保持錘體自由下落。為了減少摩擦，撞擊元件的長度不應小于直徑，與管子保持適當?shù)拈g隙。
二、     技術參數

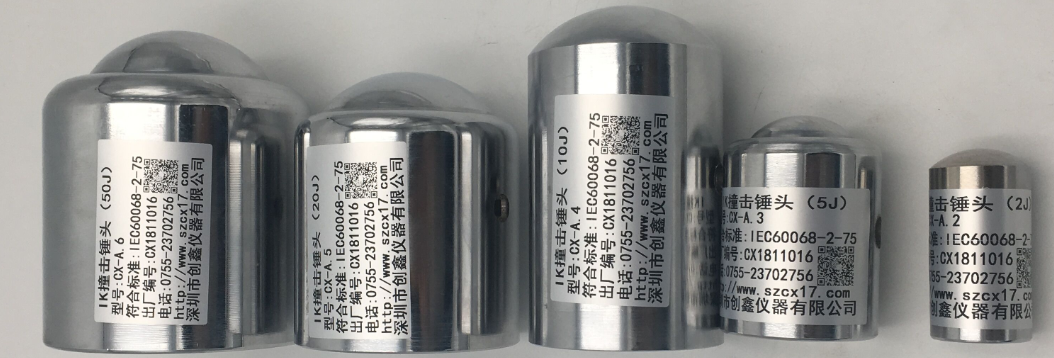

撞擊元件
選配件：1J/2J/5J/10J/20J/50J。
1J撞擊元件等效質量：0.25±2g
2J撞擊元件等效質量：0.5±5g
5J撞擊元件等效質量：1.7±5g
10J撞擊元件等效質量：5.0±5g
20J撞擊元件等效質量：5.0±5g
50J撞擊元件等效質量：10.0±5g
約束導管:   根據撞擊元件選配：1J/2J/5J/10J/20J/50J。
萬向夾具：最大夾持：15KG。
沖擊釋放：手動，磁力式。雙面四位卡槽，方便撞擊元件的更換。
跌落高度：手動可調范圍：200-1300mm；有效精度：±1mm。
高度調節：手輪式，滾珠式絲桿，附日本進口標尺。

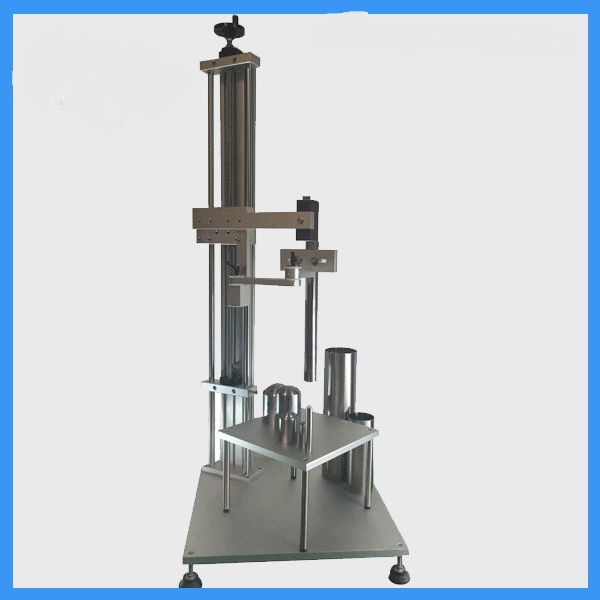

三、產品圖片
