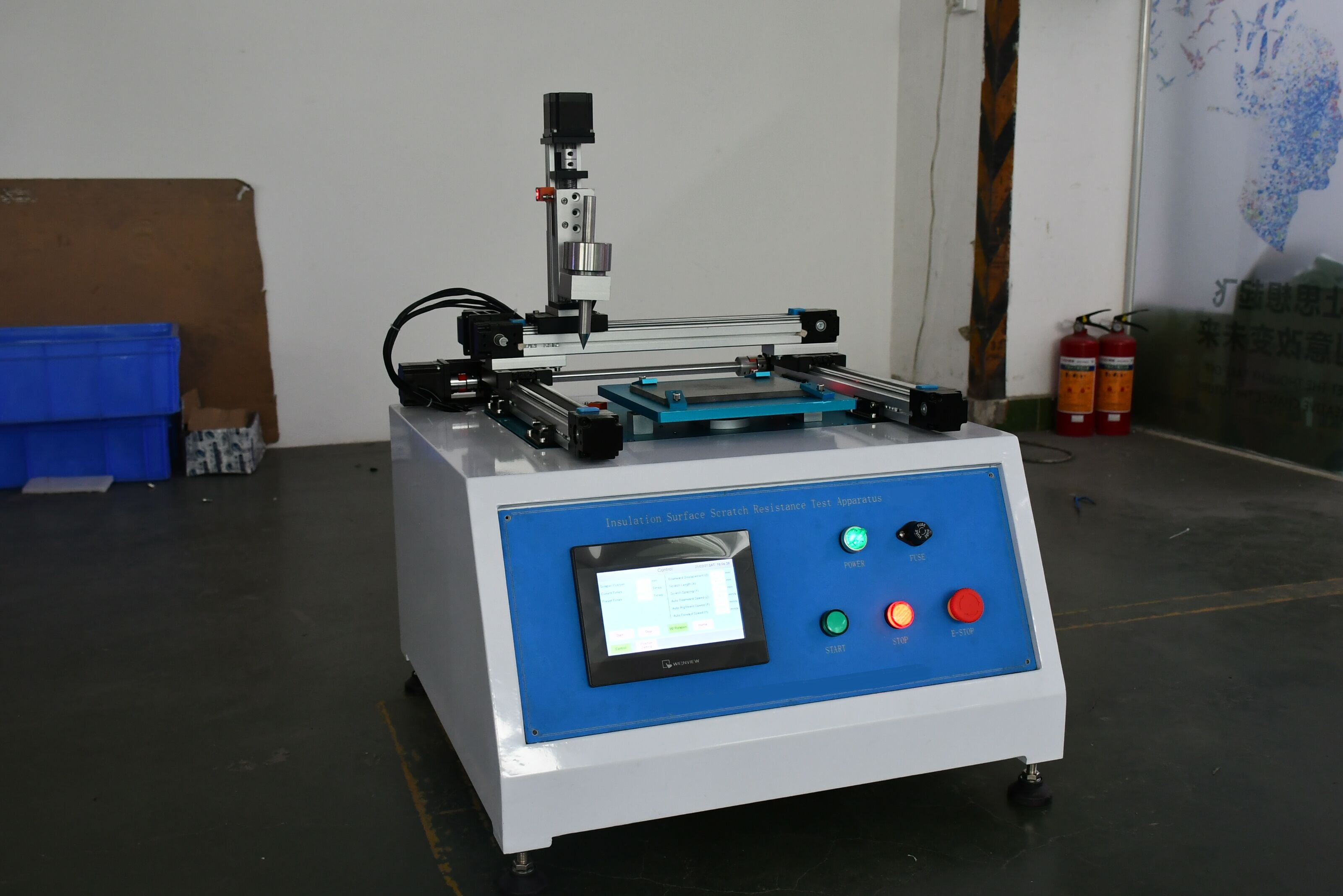

一、 設備簡介

主要用于測試材料表面的抗劃性能，適用于家電及類似產品的固體絕緣的易觸及部件或印制板進行劃痕試驗，保證材料有足夠的強度而不被鋒利工具刺穿。

二、耐劃痕試驗是符合：用于GB4706.1第21.2條款

三、絕緣材料的剮蹭試驗試驗方法：

耐劃痕試驗儀能在標準條件下，在規定形狀和尺寸(40°錐端)的鋼針軸在線施加試驗壓力(10N)，按一定的劃痕速度(20mm/s)和一定的傾斜角度(80°～85°)對呈水平狀態的印刷電路板試品表面單向施劃若干次，以試品涂層是否松脫、刺透，并能否耐受規定的抗電強度試驗來對印刷電路板的耐劃痕性進行評定。

四、性能參數

1、劃痕鋼針：淬硬鋼針，錐端，錐頂角40°倒圓半徑0.25mm±0.02mm(可更換)；

2、施劃速度：20mm/s±5mm/s；

3、施劃角度：劃針移動平面垂直試品表面，順向施劃傾角85°

4、鋼針軸向力：10N±0.5N；

5、施劃長度：max150mm(可調節)；

6、平移距離：max150mm(可調節)；

7、試品尺寸：厚0.2mm～6.0mm，面積max 1500mm×150mm；
