DIN-VDE0620-1-Bild14量規的使用方法

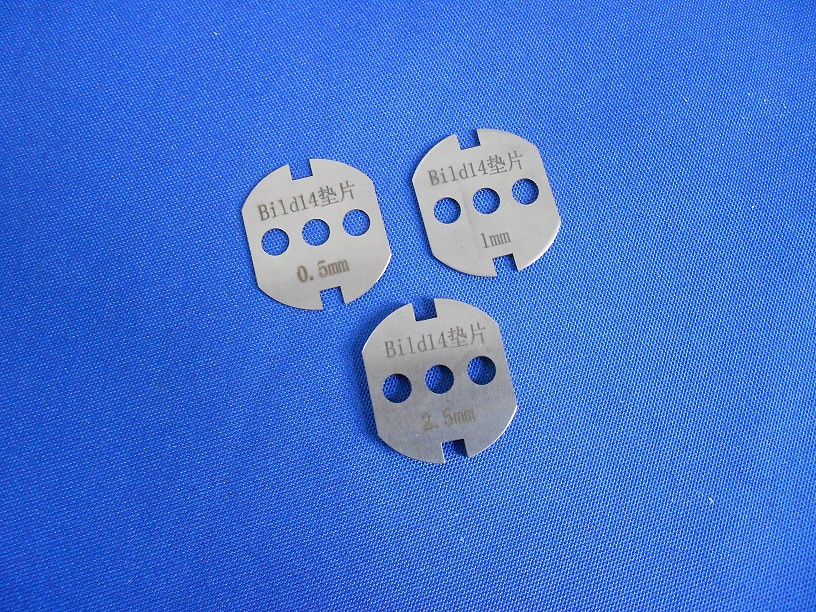

如圖所示，墊片的作用是來將量規墊至插座彈片的中心位，如下圖所示

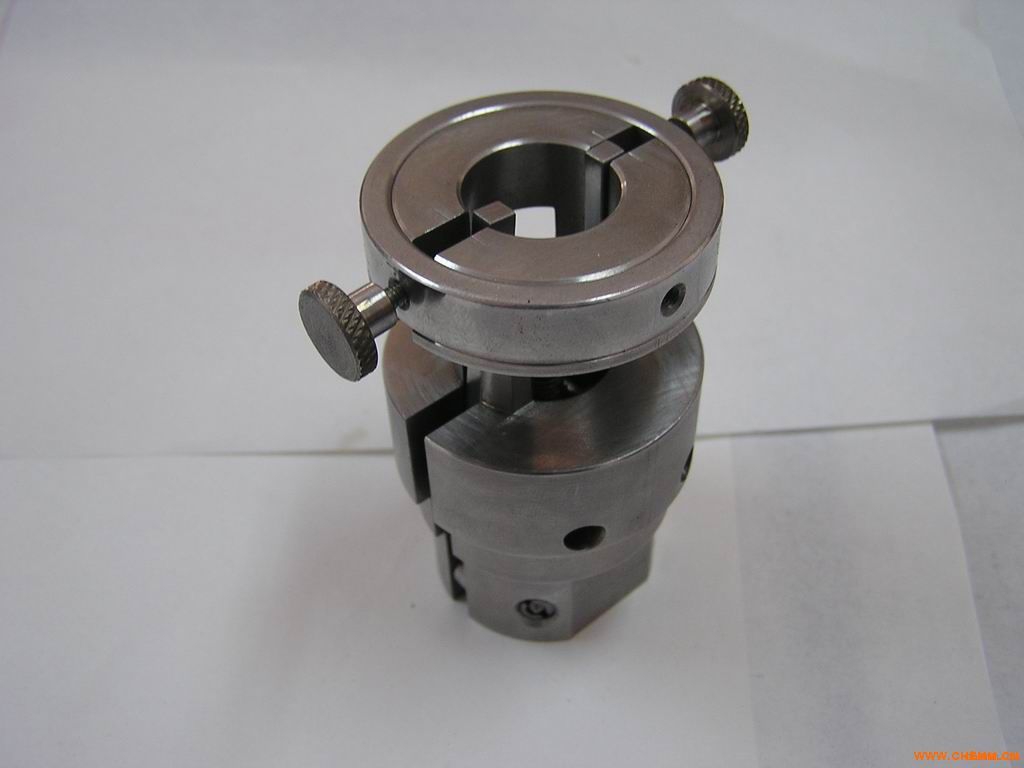

此時量規兩邊的活動塊的R 位中心與插座彈
片的R 位中心相對應。當扭動量規中心的六角匙時，量規四周均布的4 個尖點會向外均勻
申出緊壓插座內壁，從而使量規固定在插座里面，方便做測試。
當做好以上準備工作時后，再進行測試，如下圖所示
首先將活動塊任意一邊使用調節螺絲調至零位（即如圖所示成一條直線）調節好后用掛鉤，
掛住沒有調節的另一個活動塊的扣位后，再用拉力計，拉掛鉤使另一活動動塊被拉到零時，
再看拉力計上的數值，就可以測試出彈片的拉力，如要測試另一邊，只需要將另一邊調節
至零位后，重復以上步驟即可。
DIN-VDE0620-1量規清單如下表
序號
圖號
產品名稱
數量
1
DIN-VDE0620-1-Lehre1
插座插孔R尺寸量規(5.0.5.8.6.0)
3件
2
DIN-VDE0620-1-Lehre2A.B
觸點插孔的*小開口寬度與*小拔出力
2件
3
DIN-VDE0620-1-Lehre3
雙極插頭插入力大小
1件
4
DIN-VDE0620-1-Lehre4
帶旁側接地觸頭雙極的插頭插入力大小量規
1件
5
DIN-VDE0620-1-Lehre5
用來測試*次接點閉合的間隔量規
4件
6
DIN-VDE0620-1-Lehre6A
插腳的直徑
2件
7
DIN-VDE0620-1-Lehre6B
插腳的直徑
2件
8
DIN-VDE0620-1-Lehre7A.B
插腳的距離
2件
9
DIN-VDE0620-1-Lehre8
觸點插孔的*大開口寬度
1件
10
DIN-VDE0620-1-Lehre9
測試插頭互換性的量規
1件
11
DIN-VDE0620-1-Lehre10-A
單極接觸孔觸點的不可能性A
1件
12
DIN-VDE0620-1-Lehre10-B
單極接觸孔觸點的不可能性B
1件
13
DIN-VDE0620-1-Lehre11
無接地觸頭的雙極插頭的不可插入性
1件
14
DIN-VDE0620-1-Lehre12
插頭單極插入的不可能性(含250克與1000克砝碼與定位機架)
4件
15
DIN-VDE0620-1-Lehre13
在正常操作試驗之后檢查保護門內的帶電部件的不可觸及性的探針
1件
16
DIN-VDE0620-1-Lehre14
對兩側接地的測試
1件
17
DIN-VDE0620-1-Lehre15
檢查保護門的帶電部件及加強保護插座的帶電部件的不可觸及性用的探針
1件
18
DIN-VDE0620-1-Fig15
量規
1件
19
DIN-VDE0620-1-Lehre16a
插頭*大拔出力(16a)
1件
20
DIN-VDE0620-1-Lehre16d
插頭*大拔出力(16d)
1件
21
DIN-VDE0620-1-Lehre17
量規
1件
22
DIN-VDE0620-1-Lehre18
量規
1件
23
DIN-VDE0620-1-49440-L1
49440-L1-對IPX4插座的測試
1件
24
DIN-VDE0620-1-49440-L2
49440-L2-對IPX4插座的測試
1件
25
DIN-VDE0620-1-49440-L1-L2
兩極帶接地插頭外徑量規及試驗裝置
3件
26
DIN-VDE0620-1-Bild15
測試壓力裝置
1套
27
DIN-VDE0620-1-Bild14
量規
1件
28
DIN-VDE0620-1-Bild43
量規
2件
29
DIN-VDE0620-1-Lehre16e
量規
1件
30
DIN-VDE0620-1-Lehre19a
量規
1件
31
DIN-VDE0620-1-Lehre19b
量規
1件
32
DIN-VDE0620-1-Bild16a
溫升插頭量規16A
1件
33
DIN-VDE0620-1-Bild16d
溫升插頭量規2.5A
1件
