一、IP防護等級是什么

IP防護等級是按相關標準規定的檢驗方法，確定外殼對人接近危險部件、防止固件異物或水進入所提供的保護程度。

二、IP防護等級測試目的：

1、防止人體觸及或接近外殼內部的帶電部分，防止固體異物進入外殼內部；

2、防止水進入外殼內部達到有害程度；

3、防止潮氣進入外殼內部達到有害程度。

外殼防護等級（IP代碼）主要由兩位數字組成，第一位數字代表防塵試驗，第二位數字代表防水試驗，例如:"IP65“，數字6代表防塵，數字5代表防水。

一、第一位數字：防塵試驗

IP1X:代表直徑為50mm的球形試具無法進入空隙進入產品內部；

IP2X:代表直徑為12.5mm的球形物體無法透過產品空隙；

IP3X:代表直徑2.5mm的物體試具無法透過產品空隙；

IP4X:直徑為1mm的金屬線不能透過產品空隙并影響危險部件；

IP5X:放置于沙塵箱中，試驗時間為8小時，試驗后，開蓋檢查產品內部無灰塵進入，若有些許不影響產品性能也能判定符合標準要求；

IP6X:產品需抽負壓，放置沙塵箱中，試驗時間為8小時，試驗后，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求；

第二位數字：防水試驗

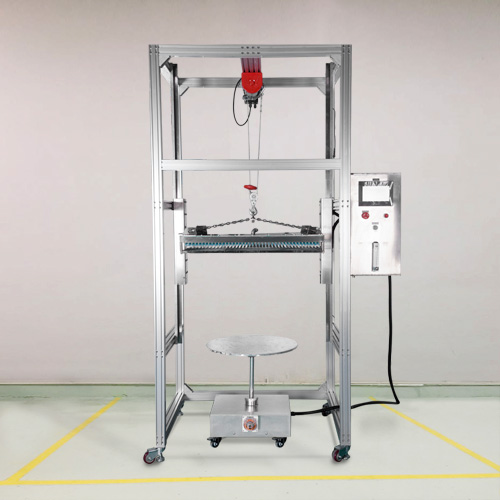

1) IPX1

方法名稱：垂直滴水試驗。

試驗設備：滴水試驗裝置

試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm。

試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min。

試驗意義：考核產品外殼對垂直滴落的小雨或水滴的防護能力。

2) IPX2

方法名稱：傾斜15°滴水試驗。

試驗設備：滴水試驗裝置

試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次。

試驗條件：滴水量為3.0+0.5mm/min；試驗持續：4×2.5min共10min。

試驗意義：考核產品外殼對傾斜滴落的小雨或水滴的防護能力。

3) IPX3

方法名稱：淋雨試驗

a. 擺管式淋水試驗

試驗設備：擺管式淋雨試驗。

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07L/min。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°)約4s。

試驗時間：連續淋水10min；試驗5min后樣品旋轉90°。

試驗意義：考核產品外殼對傾斜90°以內的降雨或降水的防護能力。

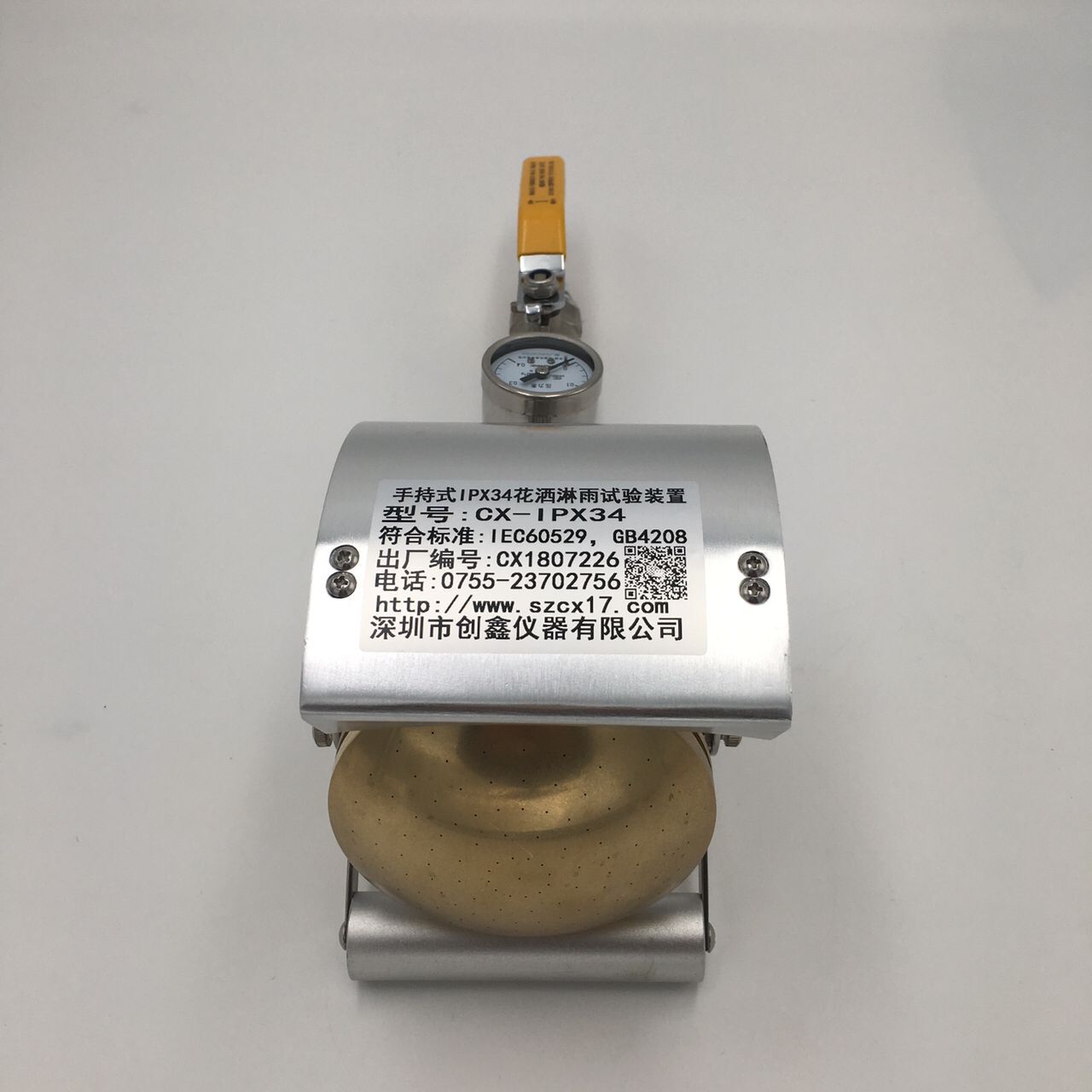

b. 噴頭式淋水試驗

試驗設備：手持式淋水試驗裝置。

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間。

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量根據管半徑與開孔數確定，每孔平均水流速0.07L/min。

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，最少5min。

試驗意義：考核產品外殼對傾斜90°以內的降雨或降水的防護能力。

4) IPX4
