擺脫加權接觸電流的測量網絡的使用方法
一、什么是泄漏電流
在IEC990：1990之前，“泄漏電流”出現在各式各樣的測量標準當中，并被廣泛應用，包括GB4706、GB4943、GB9706、GB8898國家標準。在GB/T12113-1996（接觸電流和保護導體電流的測量方法）中，“泄漏電流”被稱之為“泄電流”，有如下兩種定義：
1型電流（Type1 current）:正常條件或單一故障條件下，當人體接觸連接到不同電源系統的接地或不接地的I類或II類設備時候流過人體的電流；
2型電流（Type2 current）:正常條件下流過I類設備的保護導體電流；
二、什么是接觸電流
為了協調不同設備委員會制定的測量要求，方便參與國際安全產品認證，IEC國際委員會在ICE60990：1999中不再使用“漏電流”這一術語。“漏電流”已用于表達不同的概念，比如絕緣耐壓測試中的漏電流。進而提出了“接觸電流”的說法，并做了明確的定義：
當人或動物接觸一個或者多個裝置設備可觸及部件時，流經他們身體的電流（見IEV195-05-21）稱為接觸電流。
三、接觸電流對人體危害和特點
當不同的接觸電流流經人體時候，將會產生四種不同人體效應：感知、反應、擺脫和電**，在四種效應中，感知、反應和擺脫接觸電流和峰值有關，并且隨頻率的變化而不同。由于測量有效值(RMS)*為方便，因此習慣上將電擊作為正弦波來處理。峰值測量方法更適合于非正弦波形(接觸電流在這里預計有更重要的價值)但也同樣適用于正弦波形。對測量感知、反應和擺脫電流所規定的網絡是具有頻率響應特性的網絡，這種加權網絡可以對工頻下的單一限值進行規定并作為基準。
四、測量網絡
1、感知電流和反應電流(a. c), 使用圖4的網絡;
2、擺脫電流(a. c. ), 使用圖5的網絡;
3、電灼傷(a.c.), 使用圖3的網絡;
圖4 加權接觸電流（感知電流或反應電流）的測量網絡
本測試網絡根據IEC60990 Fig.5、IEC60598-1 圖G.3 標準要求設計制做，作為燈具接觸電流測量時的標準電路。

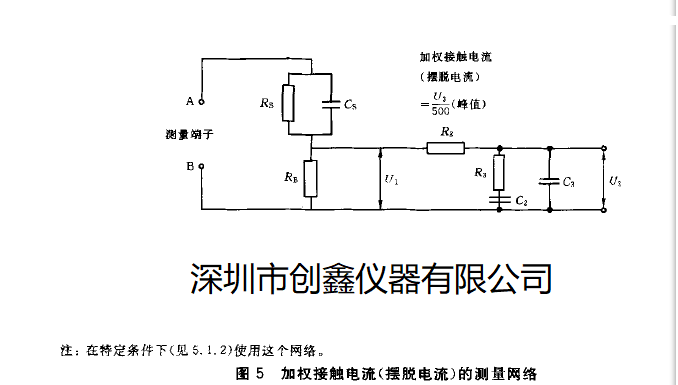

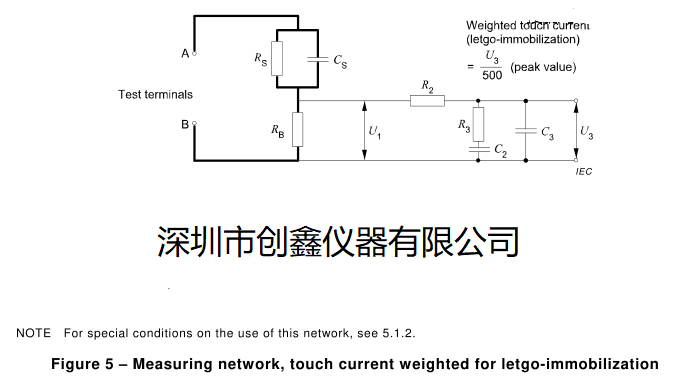

圖5 加權接觸電流（擺脫電流）的測量網絡
五、如何校準接觸電流測試儀
正因?yàn)楦兄⒎磻?yīng)和擺脫接觸電流和峰值有關，并且隨頻率的變化而不同，所以測量網絡的頻率特性顯得尤為重要。在GB/T12113-2003(ICE60990：1999)附錄L1-L6表中明確給出了測量網絡的頻率特性，測量項目包括輸入阻抗和傳輸阻抗（L1/L2/L3），輸出電壓和輸入電壓比值（L4/L5/L6）。由于設備電路組件分布電容、引線電感和電壓測量裝置的特性差異，直接體現在輸出電壓和輸入電壓比值之上，而輸出電壓和輸入電壓比值又與輸入阻抗和傳輸阻抗息息相關，所以L1-L6的測量精度直接體現接觸電流測試儀的整體性能。
表 L. 4未加權接觸電流測量網絡(圖3)的輸出電壓和輸入電壓的比值
|
頻率/Hz |
輸出電壓和輸入電壓 的比值 |
輸人電壓和輸出電壓的比值 |
每毫安示值的 輸人電壓 |
|
20 |
0.250 |
4.00 |
2.00 |
|
50 |
0.251 |
3.98 |
1.99 |
|
60 |
0.252 |
3.97 |
1.99 |
|
100 |
0.255 |
3.92 |
1.96 |
|
200 |
0.269 |
3.72 |
1.86 |
|
500 |
0.349 |
2.87 |
1.43 |
|
1000 |
0.511 |
1.96 |
0.979 |
|
2000 |
0.740 |
1.35 |
0.675 |
|
5000 |
0.937 |
1.07 |
0.533 |
|
10000 |
0.983 |
1.02 |
0.509 |
|
20000 |
0.996 |
1.00 |
0.502 |
|
50000 |
0.999 |
1.00 |
0.500 |
|
100000 |
1.00 |
1.00 |
0.500 |
|
200000 |
1.00 |
1.00 |
0.500 |
|
500000 |
1.00 |
1.00 |
0.500 |
|
1000000 |
1.00 |
1.00 |
0.500 |
表 L.5 感知電流/反應電流測f網絡(圖4)的輸出電壓和輸入電壓的比值
|
頻率/Hz |
輸出電壓和輸人電壓的比值 |
輸人電壓和輸出電壓的比值 |
每毫安示值的輸入電壓
|
|
20 |
0.250 |
4.00 |
2.00 |
|
50 |
0.251 |
3.99 |
2.00 |
|
60 |
0.251 |
3.99 |
1.99 |
|
100 |
0.252 |
3.96 |
1.98 |
|
200 |
0.259 |
3.87 |
1.93 |
|
500 |
0.282 |
3.54 |
1.77 |
|
1000 |
0.292 |
3.43 |
1.71 |
|
2000 |
0.246 |
4.06 |
2.03 |
|
5000 |
0.133 |
7.50 |
3.75 |
|
10000 |
0.0708 |
14.1 |
7.06 |
|
20000 |
0.0360 |
27.8IEC60598附錄G接觸電流測試網絡的應用
