第1位特征數字所表示的防止接近危險部件和防止固體異物進入的防護等級

標識第一位特征數字表示51和5.2兩個條件都能滿足。

第1位特征數字意指:

——外殼通過防止人體的一部分或人手持物體接近危險部件對人提供防護，同時

——外殼通過防止固體異物進人設備對設備提供防護。

當外殼也符合低于某一防護等級的所有各級時，應僅以該數字標識這一個等級。

5.1 對接近危險部件的防護

表1給出對接近危險部件的防護等級的簡短說明和含義。

表中僅由第1位特征數字規定防護等級，簡要說明和含義不作為防護等級的規定。

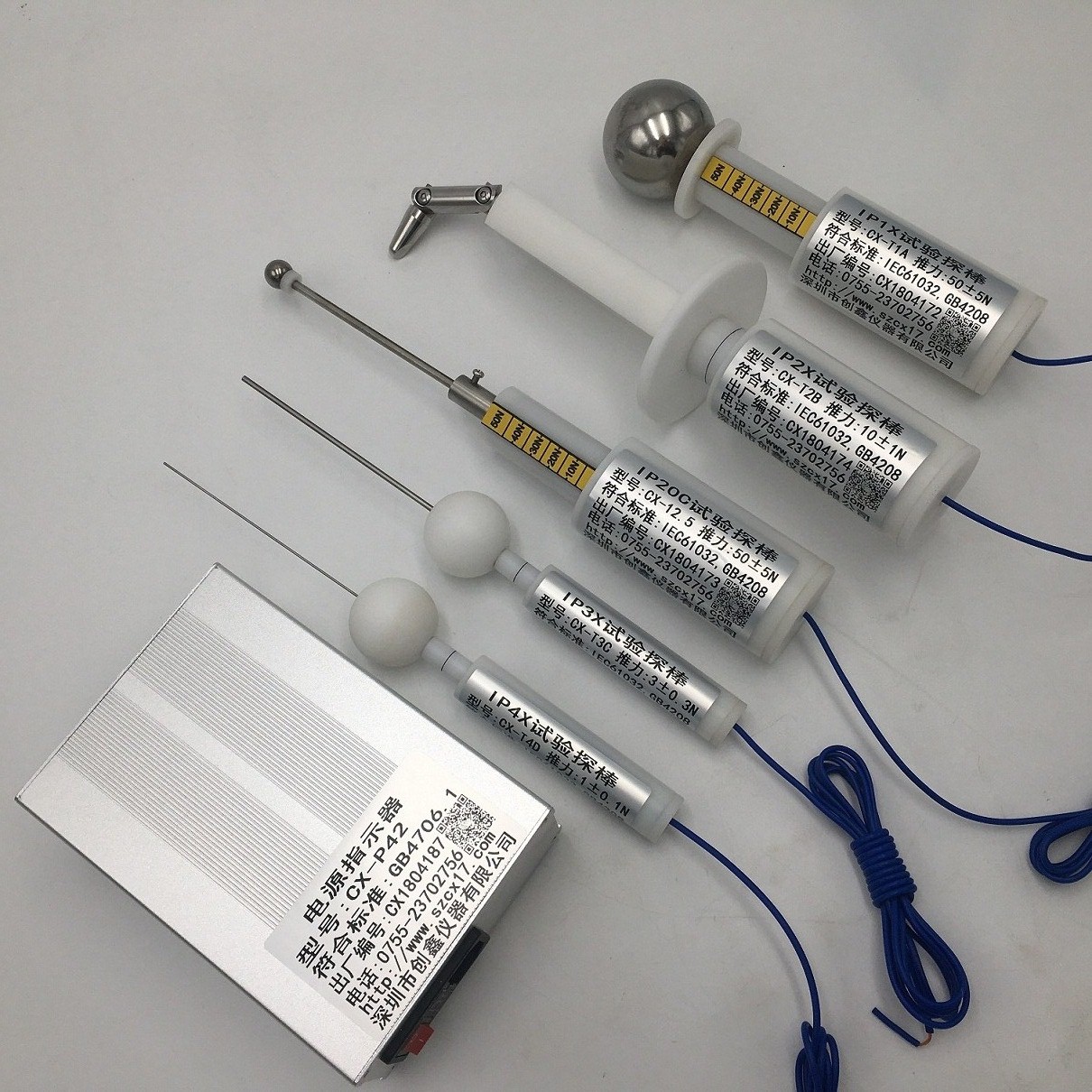

根據第1位特征數字的規定，試具與危險部件之間應保持足夠的間隙。

試驗見第12章。

表1第1位特征數字所表示的對接近危險部件的防護等級

注:對于第1位特征數字為3、4.5和6的情況,如果試具與殼內危險部件保持足夠的間隙,則認為符合要求。

足夠的間隙應由產品標準根據12.3規定。

由于同時滿足表2的規定,所以表1規定"不得進人"。

5.2 對固體異物進入的防護

表2給出對防止固體異物(包括灰塵)進人的防護等級的簡短說明和含義。

表中僅由第一位特征數字規定防護等級,簡要說明和含義不作為防護等級的規定。

防止固體異物進人,當表2中第一位特征數字為1或2時,指物體試具不得完全進人外殼,意即球的整個直徑不得通過外殼開。第一位特征數字為3或4時,物體試具完全不得進人外殼。

數字為5的防塵外殼,允許在某些規定條件下進入數量有限的灰塵。

數字為6的塵密外殼,不允許任何灰塵進入。

注：第一位特征數字為1至4的外殼應能防止三個互相垂直的尺寸都超過表3第三欄相應數字,形狀規則或不規則的固體異物進人外殼。
