配電柜IK外殼防撞擊試驗標準與測試方法

1.1.1.產品概述：

本裝置符合GB/ T 20138- 2006/ IEC 62262 、GB2423.55-2008及IEC60068-2-75對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備帶驅動電機上下可調，沖擊角度可調。本裝置為2J、5J、10J、20J、50J高能量擺錘沖擊裝置。

1.1.2. 技術參數：

1.1.2.1. 擺桿：長度1000㎜，外徑9 mm、壁厚0.5 mm的鋼管，與錘頭構成各等效質量；

1.1.2.2. 沖擊點上下電機驅動可調，行程200-1000mm,可定制高度。

1.1.2.3. 樣品安裝座質量為10kg±1 kg。

1.1.2.4.樣品安裝膠合板175mm正方形、厚8mm。

1.1.2.5. 沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

1.1.2.6.IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系

1.1.2.7. 結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

1.1.2.8.樣品安裝可移動板與背部支架板均為鐵板、以確保一定的牢固度。

配電柜撞擊試驗裝置

1.1.4. 測試方法：

1.1.4.1. 樣品預處理和準備工作：

1.1.4.2. 除非相關產品標準另有規定，所有的被測樣品外殼應該為清潔、全新和完整的外殼，所有的樣品應該安裝到位

1.1.4.3. 樣品的安裝、裝配和定位條件（例如采用模擬平面如天花板、平地或墻等），以盡可能實際使用狀態來測試。

1.1.4.4.測試前，請按照具體產品使用情況確認是否應該進行預處理，是否需要通電；如殼內有運動部件，則需確認是否在運動狀態下進行實驗。

1.1.4.5. 試驗時，被測樣品外殼應該按照制造廠的使用說明安裝在一剛性支承座上，當對支承座直接施加一能量相應于防護等級的碰撞力，如發生位移小于等于0.1mm，則認為該制作具有足夠的剛性。

1.1.4.6.如沒有明確規定，則每一個面應該承受5次碰撞，碰撞部位應均勻的分布在被測外殼的測試面上。在外殼的同一部位附近所施加的碰撞不應超過3次。如有明確規定碰撞部位則按照產品規定進行實驗。

1.1.4.7. 必需在產品設計的最薄弱處進行該實驗。

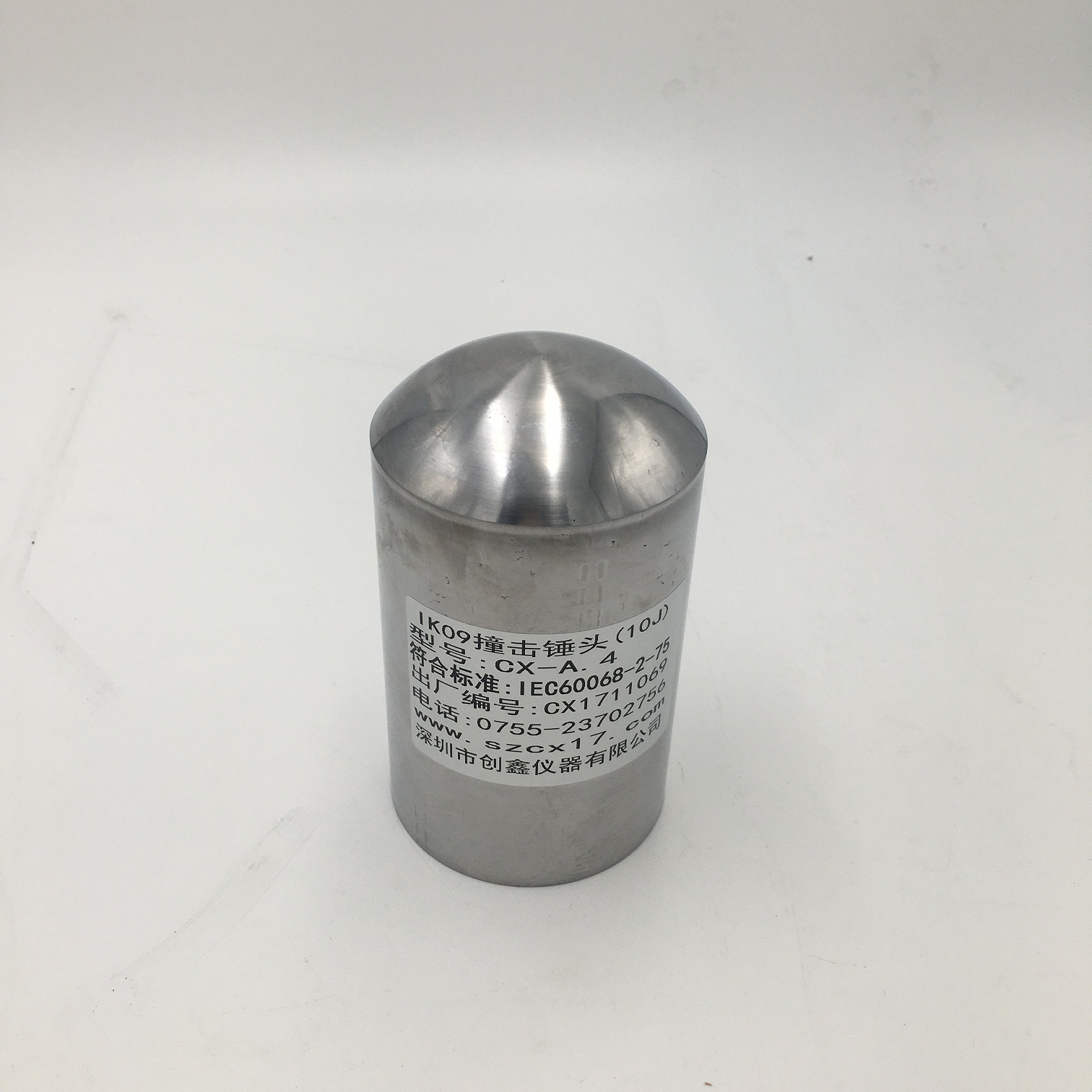

IK10撞擊試驗裝置
