概述

防護等級也稱為IP防護等級或防塵防水等級，是由IEC（國際電工委員會）所起草的IEC 60529標準，該標準將電子電氣產品依其防塵防水能力加以分級。我國現行的IP等級測試標準為GB/T 4208-2017。

根據產品各自不同的防護能力，在產品銘牌或說明書上一般會標注該產品的IP防護等級，比較常見的有IP2X，IP3X，IPX7，IP43，IP44，IP45，IP54，IP55，IP65，IP66，IP67，IP68等。

例如IP68，前面的數字6代表防塵能力達到6級也就是完全塵密的狀態，而后面的數字8則代表防水能力達到8級也就是在大于1米水深的狀態下持續潛水設備不會進水，IP68的典型代表就是我們?nèi)粘Ｊ褂玫臐撍怼⑹謾C(jī)等。


防護等級的應用場景

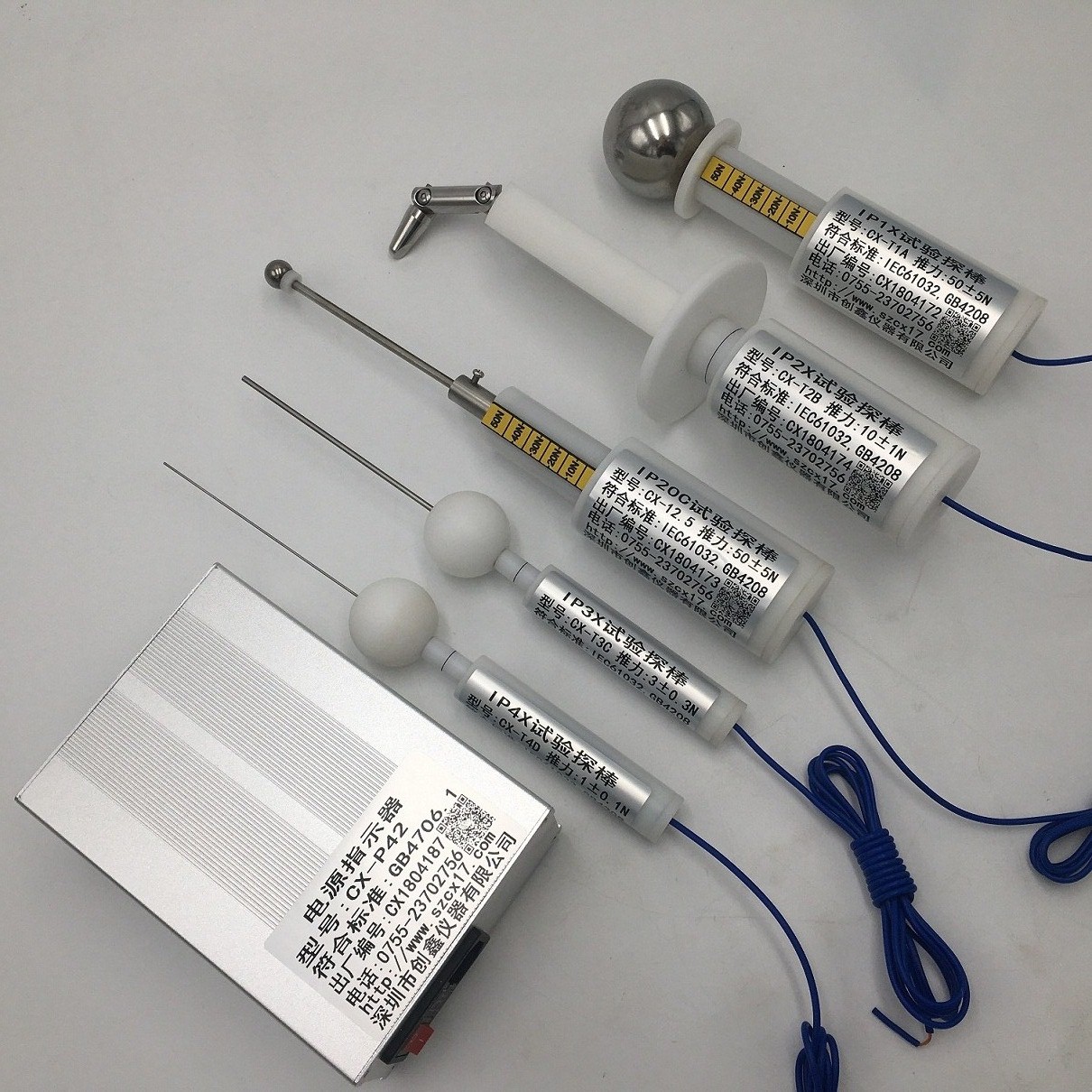

IP2X、IP3X：這類等級一般都是為了防護人的手臂，手指進入設備，從而造成人身傷害；

IP44、IP45：主要適用于室內使用的電氣柜、控制柜、配電箱以及一些對防塵防水有要求的其他產品；

IP54、IP55：主要適用于室外使用的電氣柜、控制柜、配電箱以及一些對防塵防水有要求的其他產品；

IP65、IP66：這個等級一般是對防塵要求高并且能防止大水流沖擊的產品，比如流量計、探測儀、各類儀器儀表等；

IP67、IP68：主要適用于手機、精密儀表這些對防塵防水能力要求相當高的產品，因?yàn)檫@些產品對進塵和進水的要求是完全密閉的。


防塵等級

防水等級

不同防護等級的實際應用

防護等級IP54是IP防護等級中非常常見的一個防護等級，主要應用于電氣柜，電控柜（箱），消防設備以及對防塵有著較高要求，同時對防水能力也有一定要求的電氣類產品。

需要達到IP54防護等級的電氣產品，一般來說都是安裝室外或需要在室外使用的電器類產品。

一方面室外空氣的含塵量較大，產品會與大量粉塵接觸，從而有可能會使粉塵進入產品的殼體內部，進而對產品帶來負面影響，另一方面，產品在室外還會受到雨水的沖刷以及從地面飛濺而起的其他積水的沖擊，這就要求產品具有較強的防塵防水能力。

需要注意一點，在很多電器類產品的執行標準中，IP54防護等級是低的防護標準。


防護等級IP55也是IP防護等級中常見的一個防護等級。

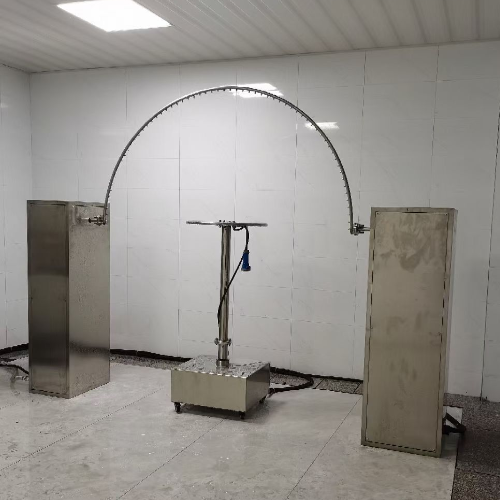

相對于IP54來說，IP55的防護要求更高，5級防水對比4級防水要求嚴格很多，測試方法也不同，4級防水是使用360°擺管?chē)娏苓M(jìn)行測試，而5級防水則會用到高壓水槍對設備的各個面進行沖水測試，而且外殼的接縫處需要用密封膠條做密封處理。

對設備有IP55防護要求的一般也是電氣柜，控制柜之類的電氣產品，而且一般都是需要放置在室外使用。

IP55在IP防護等級中等級相對較高，廠家應在產品設計時就充分考慮到這一因素。


防護等級IP56和IP66是IP防護等級中要求非常嚴格的兩個等級。

6級防水對產品防水能力的要求十分嚴格，甚至可以用嚴苛來形容，因?yàn)?級防水的測試方法是用高壓水槍對產品的6個面分別進行沖水測試，水壓的設定高達110千帕，在測試過程中如果接縫處的密封效果做的不好，就會導致外殼進水。

很多產品能通過IP67甚至IP68這2個防護等級，但6級防水始終不能通過，由此可見6級防水的嚴格程度。

在我們?nèi)粘５臏y(cè)試工作中，經常會遇到6級防水測試不通過，需要后期進行整改的問題，因此客戶可以在送樣測試前就可以先對產品進行整改，具體的整改方案可以致電我們，讓我們的工程師為您答疑解惑！

防護等級IP67和IP68這兩個防護等級比較接近。


IP67要求產品等抵抗1米水深的水壓對產品造成的負面影響，而IP68則要求大于1米水深（具體水深由客戶指定），一般為2-10米，當然有些設備會要求做到50米甚至100米水深。
