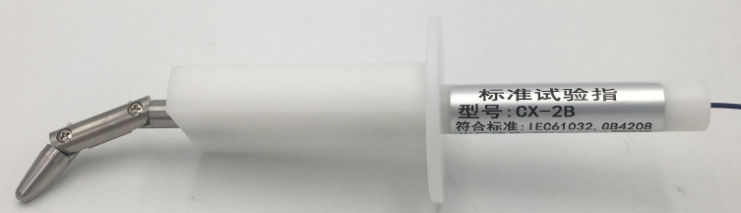

外殼防塵IP2X觸及探棒
外殼防塵IP2X觸及探棒
產品概述
符合IEC61032圖2試具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 圖1、GB/T16842、IEC60950圖2A、IEC60884、IEC60335、UL507、EN60529圖1及UL1278圖8.4等標準，用于防止手指觸及或防觸電的防護檢驗。標準試驗指的指頭模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲。可定制：手柄末端配可插拔香蕉插頭及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。
主要規格及對應技術參數：
|
參數/型號 |
SC-F2B |
SC-F2B-F |
|
名稱 |
標準試驗指 |
帶推力標準試驗指 |
|
1 |
30±0.2 |
30±0.2 |
|
2 |
60±0.2 |
60±0.2 |
|
3 |
80±0.2 |
80±0.2 |
|
4 |
180±0.2 |
180±0.2 |
|
5 |
R2±0.05 |
R2±0.05 |
|
6 |
S4±0.05 |
S4±0.05 |
|
7 |
37o 0 -10’ |
37o 0 -10’ |
|
8 |
14 o 0 -10’ |
14 o 0 -10’ |
|
9 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
10 |
Ф50 |
Ф50 |
|
11 |
20±0.2 |
20±0.2 |
|
12 |
Ф75±0.2 |
Ф75±0.2 |
|
13 |
5±0.5 |
5±0.5 |
|
14 |
---- |
10-30N推力 |
|
15 |
IEC61032.1/GB16842.1 |
IEC60529/GB4208 |
